在通明LED显示屏的工作傍边 ，驱动IC起着沉要的作用 。
创意LED显示屏威特姆通过下文 ，带各人一路来意识驱动IC及其发展趋向 。
驱动IC的作用：

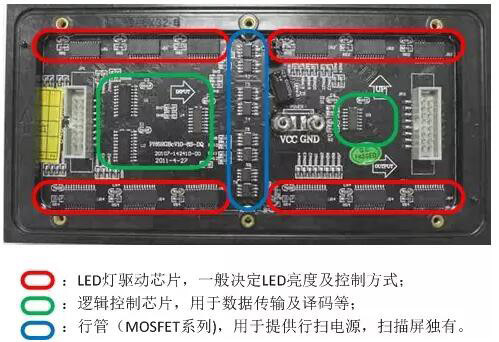

接管切合和谈划定的显示数据（来自接管卡或者视频处置器等信息源） ，在内部出产PWM与电流功夫变动 ，输出与亮度灰度刷新等有关的PWM电流来点亮LED 。驱动IC和逻辑IC以及MOS开关组成的周边IC ，共同作用于LED显示屏的显示职能并决定其出现的显示成效 。
驱动IC的分类：
LED驱动芯片可分为通用芯片和专用芯片两种 。
所谓的通用芯片 ，其芯片自身并非专门为LED而设计 ，而是一些拥有LED显示屏部门逻辑职能的逻辑芯片（如串2并移位寄放器） 。
而专用芯片是指依照LED发光个性而设计专门用于LED显示屏的驱动芯片 。LED是电流个性器件 ，即在鼓和导通的前提下 ，其亮度随着电流的变动而变动 ，而不是靠调节其两端的电压而变动 。因而专用芯片一个最大的特点就是提供恒流源 。恒流源能够保障 LED的不变驱动 ，解除 LED的闪动景象 ，是 LED显示屏显示高品质画面的前提 。有些专用芯片还针对分歧业业的要求增长了一些特殊的职能 ，如具备LED谬误侦测、电流增益节造和电流校对等 。
驱动IC的机能指标：
在LED显示屏的机能指标中 ，刷新率和灰度等级以及图像阐发力是最为沉要的指标之一 。这要求LED显示屏驱动IC通路间电流的高一致性、高速的通讯接口速度以及恒流响应速度 。从前 ，刷新率、灰阶以及利用率三方面是一种此消彼长的关系 ，要保障其中之一或其中之二的指标可能较为优异 ，就要适当就义剩下的一向两个指标 。为此 ，好多LED显示屏在现实利用中很难两全其美 ，要么是刷新不够 ，高速摄像器材拍摄下容易出现黑线条 ，要么是灰度不够 ，色彩明暗亮度不一致 。随着驱动IC厂商技术的进取 ，目前已经在三高问题上有所突破 ，已经可能解决好这些问题 。
在LED通明屏的利用中 ，为了保障用户长功夫用眼的舒服度 ，低亮高灰成为考验驱动IC机能的一个尤为重要的尺度 。
驱动IC的趋向：
1、节能：
作为绿色能源 ，节能是LED显示屏永恒的钻营 ，也是考量驱动IC机能的一个沉要尺度 。驱动IC的节能重要蕴含两个方面 ，一是有效降低恒流拐点电压 ，进而将传统的5V电源降低至3.8V以下操作 ；二是通过优化IC算法和设计降低驱动IC操作电压与操作电流 。目前已经有厂家推出了拥有0.2V低转折电压 ，提升达15%以上的LED利用率的恒流驱动IC ，使用较通例产品低16%的供电电压削减发热量 ，让LED显示屏能效大为提升 。
2、集成化：
随着LED通明屏像素间距的降落趋向 ，单元面积上要贴装的封装器件以几何倍数增长 ，大大增长模组驱动面的元器件密度 ，加大了电路设计的难度 。同时 ，如此拥挤元器件的分列 ，极易造成焊接不良等问题 ，同时也降低了模组的靠得住性 。驱动IC更少的用量 ，PCB更大的布线面积 ，来自利用端的需要倒逼驱动IC必须走上了高集成的技术路线 。
