据统计，中国构筑玻璃幕墙面积达25亿平方米，这是潜力巨大的户表告白市场。通过LED等技术伎俩，让大楼玻璃幕墙造成一个立体的光电告白载体，这种叫做“构筑媒体”技术，给LED通明屏带来了绝佳的机遇。

LED幕墙的利用：

玻璃幕墙LED显示屏设计概想是将LED通明屏设计与玻璃幕墙系统相结合，实现构筑显像系统。LED幕墙屏基于LED资料显示技术、多媒体技术和表墙形象的艺术设计创意视角，加上声音和图像等设计元素，组成一个新的幕墙艺术大局。由于显示布景是通透的，能够使告白画面给人悬浮在玻璃幕墙上的感触，拥有很好的告白成效和艺术成效。

LED幕墙设计成分：

在设计LED幕墙屏屏体时，除了思考显示内容、空间前提、屏体尺寸、像素等沉要成分，同时需确保出产工艺、技术指标等适合玻璃幕墙现实利用需要，再结合项目造价，进行合理设计。

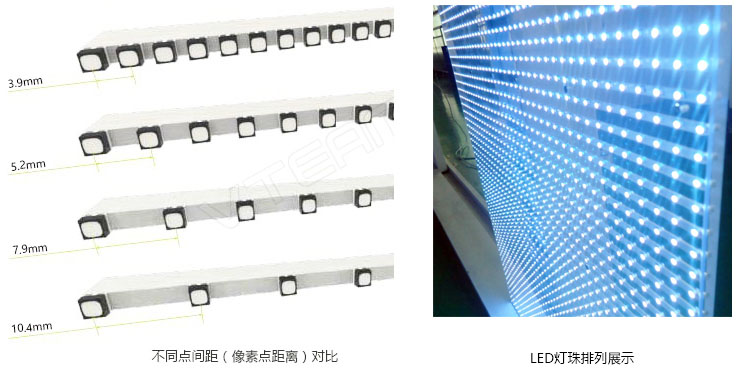

一、点间距
点间距是相邻的两个LED灯珠中心之间的距离，单元是mm。视觉颗粒感重要来自人眼有肯定的分辨力，在肯定距离旁观两点，当两点缜密到肯定水平时，人眼将无法分辨。近两年随着LED通明屏造作技术的提高，玻璃幕墙LED显示屏分辨率不休提升，玻璃幕墙显示设计已从初始选择最幼的点距规格规划提升到选择相宜的点距规格规划。

下表格将威特姆Isky-7.8/12.5、ISky-10.4、ISky-12.5、ISky-15.625四种规格进行对比，其中最幼视距为人眼分辨不出像素点颗粒的距离，但这个距离长功夫旁观会危险视力，最佳视距为旁观屏幕舒服的距离，也是最清澈的距离。


通过上表分析可得出：

1.点间距是LED幕墙屏型号沉要凭据，也决定屏幕最终显示成效。型号越幼，点间距越幼，像素密度越高，越适合高清内容的播放。

2.点间距和通透率是两难的选择，点间距越幼，通透率通常越低。这是由于点间距越幼，像素密度也越高，单元面积内LED灯珠排布更多，必然失去一部门通透性，而高通透率刚好就是通明屏最大优势地点，而提高通透率的价值就是点间距扩大，这就影响它画面的清澈度和显示成效。
但随着技术进取，点间距和通透率是能够进一步提高，达到一个大梦想平衡点，好比通透率达到90%以上，像素密度做到3~6mm间距。

3.旁观距离是选择型号的沉要凭据，旁观距离越远，通常屏面子积越大，适合选大型号产品；旁观距离越近，屏面子积越幼，选幼型号产品。

二、封装技术

决定LED品质的一个成分是重要资料，如箱体材质、芯片、灯珠、电源等，另一个成分是封装工艺。像素封装技术关系到整个通明屏的色彩鼓和度、视角等显示成效和出产成本、质量不变性等，通明LED幕墙封装技术重要为表贴SMD模式，表贴是指将封装好的发光管粘贴在电路板上，而后进行集成电路焊接工艺加工成屏体。它散热性好、色彩均匀，整个屏体能够正面守护，大大减幼了守护成本和难度；同时，在封装过程中进行填充金属化合物，混色成效好，发光柔和。

三、 LED节造部门

LED节造部门是决定显示成效的主题部门，节造电路内置高机能单片微型节造芯片＝谠炱魍ü诓拷谠旆ㄊ较騆ED驱动芯片发送节造信号和数据，LED驱动芯片接管到信号后，产生相应的作为，从而对每一路红、绿、蓝LED发光芯片实现单独节造。

3.1 驱动系统
LED驱动部门的职能是接管色彩数据并驱动LED通明屏按该数据所暗示的亮度值显示，通常有恒流、稳压、恒压-恒流3 种方式。

恒流驱动电路输出的电流是恒定的，输出的直流电压随负载阻值变动而变动，整个电路不怕负载短路，但严禁负载齐全开路。稳压电路输出固定电压，输出电流随负载的增减而变动，整个电路不怕负载开路，但严禁负载齐全短路。先恒压再恒流方式是最梦想的驱动电路，既要检测LED电流，又要节造LED电压，有利于提高LED寿命，减幼功耗，通常用于高档LED产品中。

3.2 节造系统
LED的显示成效取决于通过它的电流与电压的大幼、功夫等，所以节造系统重要是节造LED的电源输出。目前，PWM（脉冲调造）节造方式设计的LED电源，转换效能高达80%～90%，且输出电压或电流极度不变，属于高靠得住性电源。
PWM能够节造LED开和关的功夫比例，通过将功夫比例划分为若干等级，使LED显示出相应数量的灰度等级（灰阶）。三基色的灰度等级的乘积，是显示屏理论上能够再现的色彩数量，通常为256 级，色彩数达到16.7M，就可显示24位真彩色的信息。
通常PWM 的频率大于100Hz，不然在旁观时会有显示的闪动和扫描线。此刻灰度等级为10 位的大屏，刷新频率大多为800 ～ 1000 Hz， LED行业通明屏刷新率通常在1920Hz以上。

四、网络及设备互连

与局域网的互联的方式是选取当今最盛行的以太网方式进行互联。

如下图：

在屏幕节造机内装置一块以太网网卡，用网线把网卡与ＬＡＮ的Ｈub/Ｓwitch(集线器／互换机)相连。即可实现与局网的互联，在部门一个应该把稳的问题是网络安全，网络安全防推算机病毒和预防黑客侵入现实中重要是防病毒，常用的步骤用防火墙或防病毒软件病毒监测与杀毒。

通明LED幕墙屏与其它网络和设备互联，是通过其它网络已经实现的与推算机网络的衔接而进行的间接互联，好比数码相机．打印机、扫描仪、画图仪蹬纂推算机相连后，再连入显示屏系统网络。

五、显示需要

1)单元？榛婊，整屏“无拼缝”。播放视频时，图像不会被拼缝切割，而后影响视觉旁观成效。
2)整屏色彩与亮度高度一致性与均匀性，逐点可校对。彻底预防了色差、暗角、暗边、“打补丁”等景象。
3)由于户表光线影响较大，LED幕墙屏亮度要求达到4000cd/㎡以上。并且支持智能调度亮度，可凭据周围环境明暗变动，画面愈加舒服，细节美满出现。
4)宽视角，支持水平140°/垂直140°大视角显露，中意分歧角度旁观成效，覆盖更多受多人群。

六、装置方式

在预防粉碎玻璃幕墙表观及结构的前提下，凭据现场现实情况，装置方式也会不一样：

全隐框：就是把LED通明屏固定在铝合金框架上，高低对应铝合金框格的高凳捉横梁，玻璃的双方别离对应铝合金框格左右两个竖杆。


 半隐框：由于竖明横隐玻璃幕墙和竖隐横明玻璃幕墙都称为半隐框玻璃幕墙，所以这种半隐框的幕墙玻璃有两种装置方式。竖明横隐是将玻璃装置嵌在槽内固定，左右横向再用玻璃胶粘贴加固;竖隐横明幕墙玻璃要把玻璃放在横杆的铝合金镶嵌槽内，再在玻璃名义加盖压板，并将铝合金竖杆暗藏在玻璃的后面。



明框：明框幕墙玻璃类型结构不论是选取特殊铝合金型材造作的骨架和玻璃框还是以型钢为骨架，整个幕墙中的铝合金框架城市显露在名义。

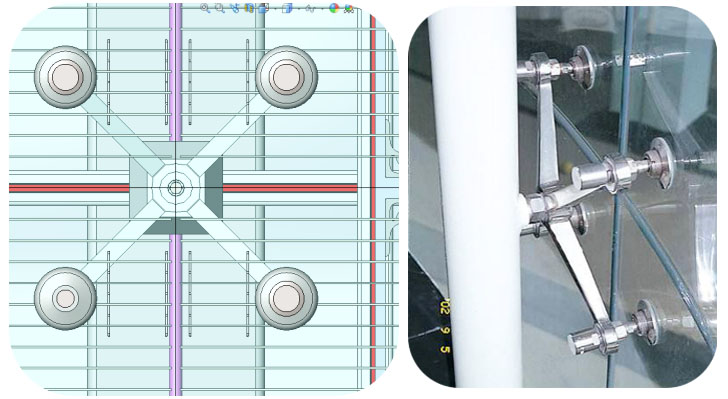

挂架式：这是一种立柱与不锈钢挂件焊接的装置方式，是将挂件的四个爪与幕墙玻璃孔相连，一个孔对应一个爪。也能够说成先在玻璃的四角各钻一个孔，再将玻璃固定在不锈钢挂件的四个爪上。

无骨架：在无骨架幕墙上的玻璃也能够称为结构玻璃，这种幕墙多用于构筑的首层，和大厦落地窗类似，其玻璃是以吊装的大局装置，是一种使用距离匀称的吊钩或特殊型材从上方把玻璃悬挂吊起来的步骤。操作步骤是首先选取特殊型材吊钩固定在槽钢的主框架上，而后再把槽钢悬挂吊装在板底或梁下，要加强玻璃的刚度还能够在玻璃的高低各加设支持框架或横档。

七、表形结构

好比构筑物玻璃幕墙结构，不是通例平面造型，好比弧形、扇形、三角形、圆形等结构，这个时辰就必要特殊设计要求。使玻璃幕墙LED显示屏更好适应环境的整体结构和使用要求。

由于表观各别，结构互不一样，对研发能力和出产工艺要求更高。若是厂商技术不外关，拼接出来的LED玻璃幕墙会因拼缝间隙过大、拼接面不陆续而造成的表观不平坦等诸多问题，从而影响旁观成效，粉碎整体设计的美感。更沉要的是，特殊表形的LED幕墙屏的电路和结构的设计更复杂，对出产厂家的研发能力提出了很高的要求。

如有有关需要，请征询威特姆光电 — 国内一流LED通明屏厂家
